Avvolgibili motorizzate: guida alla misurazione

Per installare correttamente la tua vela avvolgibile, è fondamentale prendere le misure nel modo giusto. Inizialmente, puoi individuare i punti di ancoraggio e stimare le distanze con una certa tolleranza. Una volta installati gli ancoraggi, sarà necessario misurare con precisione la distanza tra di essi.

Seguire queste indicazioni ti garantirà un’installazione perfetta e funzionale. Consulta la guida completa per tutti i dettagli!

Come funziona il configuratore Zefira

Grazie al nostro configuratore online, abbiamo semplificato il processo d'acquisto e installazione suddividendolo in due fasi distinte.

Ogni fase corrisponde a un ordine separato e riceverai il materiale in due spedizioni diverse, per massimizzare la precisione e la facilità di montaggio.

I 4 passaggi per acquistare Zefira:

FASE 1

1 Configura la tua vela online

Individua i punti di ancoraggio e misura le distanze indicative.
Configura la tua vela online.
In questa fase paghi solo il Kit Fase 1, con tutti gli ancoraggi inclusi (pali e/o piastre parete).

2 Ricevi e installa il Kit Fase 1

Riceverai gli ancoraggi scelti, i campioni di tessuto, la cordella metrica per la misurazione precisa e tutto il necessario per il fissaggio. Installa i supporti nel tuo spazio esterno.

FASE 2

3 Conferma le misure nel tuo pannello utente

Accedi al sito e inserisci le misure precise, rilevate dopo l’installazione degli ancoraggi. Scegli il tessuto e acquista la seconda parte dell’ordine: vela, rullo e accessori.

4 Ricevi e installa il Kit Fase 2

In pochissimi giorni riceverai la vela su misura con il suo rullo avvolgitore, il motore, l’anemometro, il pannello solare e tutti gli accessori inclusi. Il montaggio è rapido, semplice e completamente fai-da-te.

Come prendere le misure

Una misurazione accurata è fondamentale per garantire un’installazione a regola d'arte.

Durante la fase di configurazione della vela, ti verrà chiesto di indicare le misure tra i punti di ancoraggio. In questa fase iniziale non serve essere estremamente precisi: è ammessa una tolleranza di qualche centimetro. Questi dati servono per calcolare correttamente la configurazione e il prezzo indicativo della tua vela.

Una volta ricevuto e installato il Kit Fase 1, che include anche una cordella metrica professionale, potrai procedere con la rilevazione esatta delle distanze reali tra gli ancoraggi. Questa misurazione definitiva sarà fondamentale per la produzione del rullo avvolgitore e della vela su misura e andrà inserita nel pannello utente, prima di completare l’ordine del Kit Fase 2.

ATTENZIONE: Tutte le misure richieste, sono riferite sempre agli ancoraggi e non all’effettiva misura del tessuto. Il sistema calcolerà automaticamente le misure del telo.

Indicazioni per la misurazione e configurazione

Le misure per il configuratore

Utilizza un metro rigido per misurare l’area in cui desideri installare la vela, tenendo conto di eventuali ostacoli come pareti, alberi o altri elementi che potrebbero influire sul montaggio.

La conferma delle misure dopo l’installazione degli ancoraggi

Utilizza la cordella metrica che ti verrà fornita con l’invio degli ancoraggi per misurare con grande precisione angoli e diagonale della vela.

Assicurati di misurare gli ancoraggi con precisione, mantenendo la cordella metrica ben tesa e rilevando le misure dal centro del foro dell’ancoraggio per ottenere una misurazione accurata.

ATTENZIONE: Quando prendi le misure del rullo avvolgitore, assicurati di aver già previsto la sua eventuale inclinazione e l’altezza di ancoraggio definitiva.

Come individuare il lato AC (rullo avvolgitore)

Il lato AC viene convenzionalmente indicato come quello del rullo avvolgitore.

In un quadrilatero (vela con 4 angoli) il lato AC equivale alla diagonale.
In un triangolo (isoscele, scaleno, equilatero), il lato AC equivale ad uno dei lati.
In un triangolo rettangolo, il lato AC equivale all’ipotenusa.

Esempio forma quadrilatero

Esempio forma triangolo isoscele, scaleno, equilatero

Esempio forma triangolo rettangolo

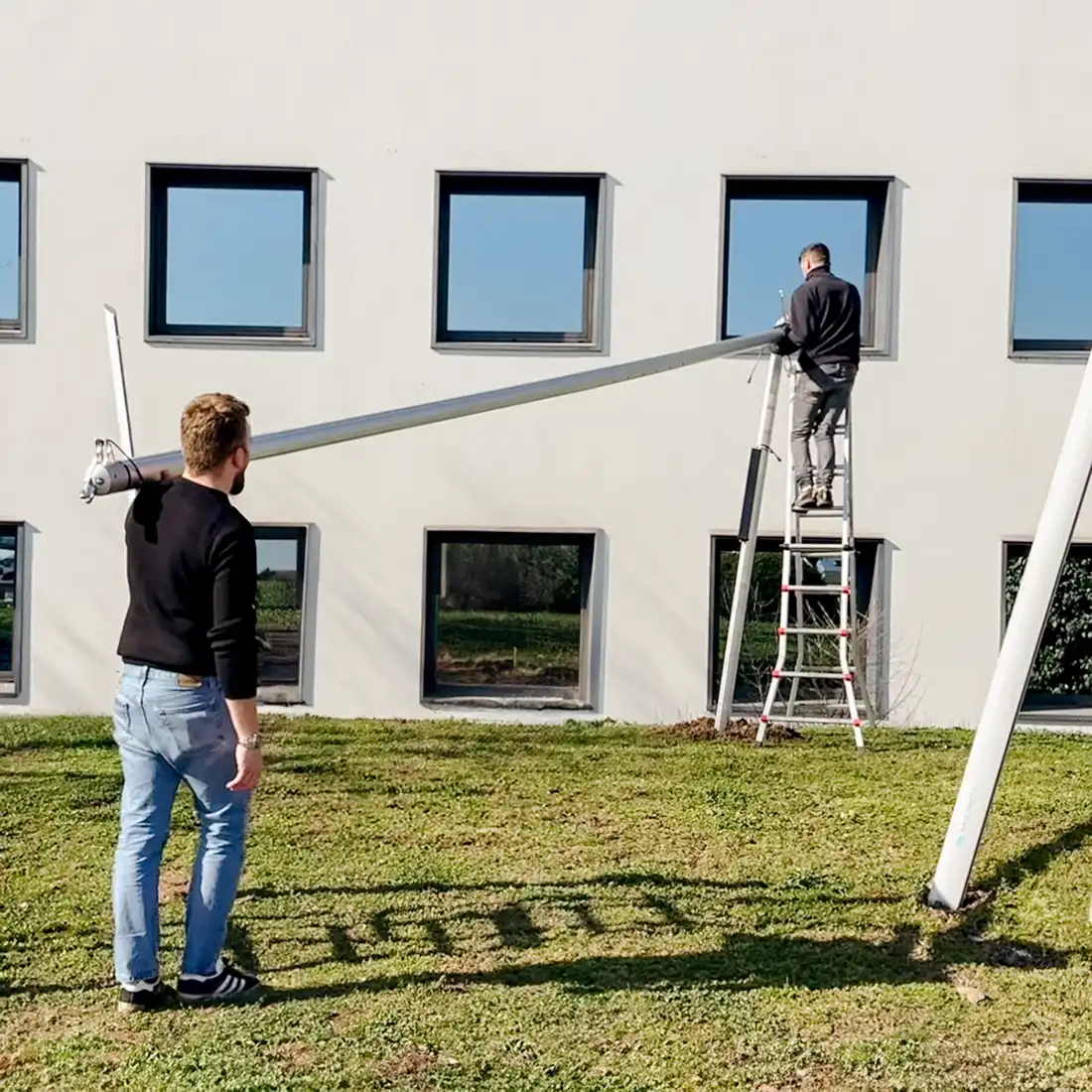

Angolo dove verrà installato il motore

L’angolo A è il punto in cui viene sempre installato il motore, rappresentando il riferimento principale per la configurazione della vela.
Definire questo angolo per primo permette di determinare con precisione la posizione degli altri ancoraggi, garantendo un’installazione corretta e bilanciata.
L'angolo A dovrebbe rappresentare il punto più elevato del rullo avvolgitore.

Misura del rullo avvolgitore

La misura della lunghezza del rullo avvolgitore (lato AC), ha una tolleranza di 2,5 cm per lato. Questa misura deve essere presa con estrema attenzione nella FASE 2, quando gli ancoraggi saranno installati.

ATTENZIONE: vedi vincolo sui gradi dell’angolo A e angolo C nelle specifiche in fondo alla pagina.

Inclinazione della vela

Il rullo avvolgitore può essere inclinato.
L’inclinazione massima consentita per il lato AC è di ± 25% della lunghezza del rullo avvolgitore.

Esempio:

Se il rullo avvolgitore (lato AC) è lungo 8 metri (800 centimetri)

Inclinazione massima = 800 / 100 x 25 = 200 centimetri

ATTENZIONE: Se decidi di installare la vela con un’inclinazione del rullo avvolgitore, la distanza effettiva tra l’angolo A e l’angolo C risulterà maggiore rispetto a un’installazione perfettamente orizzontale. Questo accade perché, inclinando il rullo, la lunghezza è maggiore rispetto a una disposizione parallela al suolo.

CONSIGLIO: Si consiglia di NON inclinare il rullo verso l’angolo A, poiché ospita il motore.

AVVISO: Le vele avvolgibili motorizzate devono essere installate con un’inclinazione adeguata per garantire il corretto deflusso dell’acqua piovana o della grandine. È necessario inclinare il rullo avvolgitore e/o uno o più angoli della vela creando una pendenza del 25%.

Vincoli nella realizzazione della vela avvolgibile motorizzata

Vincoli generali

Per poter garantire la realizzazione del progetto, è fondamentale rispettare alcuni vincoli tecnici durante la progettazione della vela avvolgibile motorizzata.

Angolo A: È sempre il punto in cui viene installato il motore, rappresentando il riferimento principale per l’intera configurazione.
Lato AC: Questa diagonale corrisponde al rullo avvolgitore e deve rispettare specifiche misure per assicurare la stabilità e la tensione ottimale del telo.
Dimensioni del lato AC:
- Lunghezza minima: 210 cm
- Lunghezza massima: 800 cm

Vincoli speciali per vele triangolari (forma: triangolo)

Area massima: 20 m²
Il lato BF, perpendicolare al lato AC (rullo avvolgitore) può misurare massimo 5 metri. (figura 1)
Gli angoli A e C devono essere inferiori o uguali a 85°. Per semplificare, l’angolo B deve necessariamente rimanere all’interno della sagoma del rullo avvolgitore per potersi avvolgere correttamente. (figura 2)

figura 1

figura 2

Vincoli speciali per quadrilateri (forma: quadrato, rettangolo, trapezio)

Area massima: 30 m²
Gli angoli A e C devono essere inferiori o uguali a 85°. Per semplificare, gli angoli B e D devono necessariamente rimanere all’interno della sagoma del rullo avvolgitore per potersi avvolgere correttamente. (figura 3)
La differenza di apertura (lunghezza) tra la misura DE e la misura BF non deve superare i 50 cm di lunghezza, come mostrato in figura 4.
Il lato AC (rullo avvolgitore), deve sempre avere una lunghezza maggiore rispetto ai lati DE e BF, come mostrato in figura 5.
